BSCI: OSPF – Network types

On 23 janvier 2010 by Benoit With 0 Comments - BSCI, Protocoles

OSPF contient plusieurs types de réseaux:

Broadcast multiaccess
Point-to-point
Point-to-multipoint
NBMA (Non-broadcast multiaccess)

	NonBroadcast	Point-to-multipoint (broadcast)	Point-to-multipoint (non broadcast)	Broadcast	Point-to-point
DR/BDR	YES	NO	NO	YES	NO
Identify neighbor?	YES	NO	YES	NO	NO
Time Interval (Hello/Dead)	30/120	30/120	30/120	10/40	10/40
RFC 2328	RFC	RFC	Cisco	Cisco	Cisco
Network Supported	Full Mesh	Any	Any	Full Mesh	Point-to-point

Point-to-point

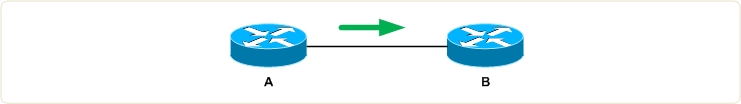

Le réseau le plus simple, un lien entre deux routeurs.

Broadcast

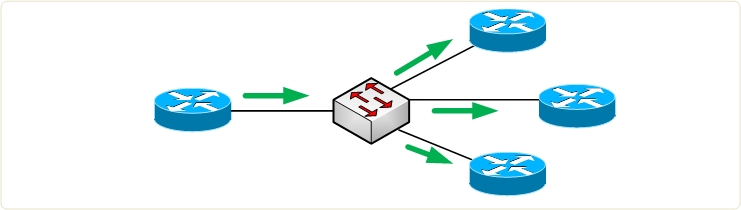

Les réseaux broadcast sont des réseaux “MultiAccess”, c’est à dire que le segment contient plusieurs end-points . Voici ci-dessous un exemple de segment Ethernet.

Les réseaux Ethernet supportent le Broadcast, un paquet transmit par un équipement peut être multiplié grâce ici à un switch et tous les end-points qui reçoivent une copie de ce paquet. Avantageux sur la bande passante, et facilite la découverte de voisins. (Les routeurs OSPF annoncent sur l’adresse broadcast 224.0.0.5)

Les routeurs OSPF dans un réseau Broadcast élisent un DR (Designated Router) et un BDR (Backup Designated Router).

Configuration du réseau OSPF Broadcast

Router(config)#interface FastEthernet 0
Router(config-if)#ip address 10.1.1.1 255.255.255.0
Router(config-if)#ip ospf network broadcast

Router(config)#router ospf 1
Router(config-router)#network 10.1.1.0 0.0.0.255 area 0

Non Broadcast

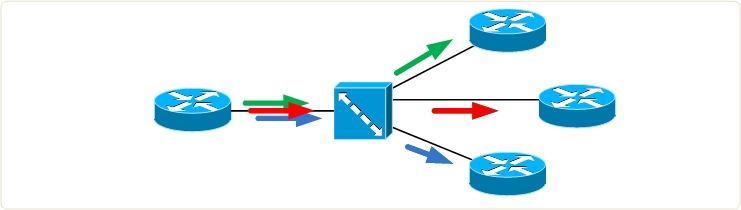

Toutes les technologies ne supportent pas la transmission Broadcast. (Frame Relay et ATM par exemple). Ces réseaux requièrent des PVC (Permanent virtual Circuits) configurés entre les end-points.

Configuration du réseau OSPF NonBroadcast

Router(config)#interface Serial0
Router(config-if)#ip address 10.1.1.1 255.255.255.0
Router(config-if)#encapsulation frame-relay

Router(config)#router ospf 1
Router(config-router)#network 10.1.1.0 0.0.0.255 area 0
Router(config-router)#neighbor 10.1.1.2
Router(config-router)#neighbor 10.1.1.3
Router(config-router)#neighbor 10.1.1.4

Non-Broadcast Multi-Access (NBMA)

Un segment NBMA émule la fonction de réseau Broadcast. Chaque routeur sur chaque segment doit être configuré avec les adresses IP de tous ses voisins.
Comme dans un vrai réseau Broadcast, un DR et un BDR sont élus pour limiter le nombre d’adjacences.

Point-to-Multipoint

Les réseaux Point-to-multipoint gère les limitation des réseaux non-broadcast différemment des réseaux NBMA. Plutôt que d’émuler le broadcast, Ils organisent les PVCs en plusieurs réseaux Point-to-Point. Il n’y à donc pas d’élection de DR/BDR.
